    AQA에서 실험실 안전을 위한 설계는 다음의 법률을 참고하여 제안합니다.

    대학 실험실 안전관련 개별법 현황

    구분 세부구분 관련 법
    생 물
    생 명
    방사능
    (A)
    생 물
    생 명
    (LMO)
    ■「생명공학육성법」제15조
    • 유전자재조합실험지침
    ■「유전자변형생물체의 국가 간 이동 등에 관한 법률」제92조 제2항 제1호
    • 유전자변형생물체의 국가 간 이동 등에 관한 통합고시
    ■「실험동물에 관한 법률」제5장
    ■「감염 병의 예방 및 관리에 관한 법률」제23조
    방사능 ■「원자력안전법」제55조
    • 원자력안전위원회 규칙 제14호 방사선 안전관리 등의 기술기준에 관한 규칙
    화학(B) ■「화학물질관리법」 제24조
    • 시행규칙 [별표5] 유해화학물질 취급시설 설치 및 관리 기준
    기계(C) ■「산업안전보건법」33조
    • 위험기계·기구 방호조치 기준
    • 산업안전보건에 관한 규칙
    ■「산업안전보건법」제2편 제1장
    • 기계·기구 및 그 밖의 설비에 의한 위험예방
    전기·전자(D) ■「산업안전보건법」제2편 제3장
    • 전기로 인한 위험방지
    미술(E) ■「산업안전보건법」33조
    • 위험기계·기구 방호조치 기준
    ■「산업안전보건법」제2편 제1장
    • 기계·기구 및 그 밖의 설비에 의한 위험예방
    체육(F) ■「체육시설의 설치·이용에 관한 법률」제14조
    • [별표6] 안전·위생 기준 [시행 2015.6.23.]
    공통
    일반사항 ■「산업안전보건법」
    • 제2편 안전기준
    기계·기구 및 그 밖의 설비에 의한 위험예방
    폭발·화재 및 위험물누출에 의한 위험방지
    전기로 인한 위험방지
    • 제3편 보건기준
    관리대상 유해물질, 소음 및 진동, 이상기압, 온도·습도, 방사선, 병원체, 분진, 밀폐공간 작업
    에 의한 건강장해의 예방
    ■「폐기물관리법」제13조
    • [별표5] 폐기물의 처리에 관한 구체적 기준 및 방법
    건축 ■「건축법」제49조
    • 건축물의 피난시설 및 용도제한 등
    설비
    전기 ■「전기사업법」제67조
    • 전기설비기술기준
    가스 ■「고압가스안전관리법」제4조
    • 시행규칙 [별표8] 고압가스 저장·사용의 시설·기술·검사 기준
    ■「액화석유가스의 안전관리 및 사업법」27조
    • [별표15] 액화석유가스 사용시설의 시설·기술·검사기준
    소방 ■「소방시설 설치·유지 및 안전관리에 관한 법률」제10조
    • 소방시설의 설치 및 유지관리 등
    출처 : 대학 실험실 안전환경 구축 가이드(2015)

    01 Lab Ventilation

    1. 설계시 가장 기술적으로 민감한 부분이고, 안전하고 쾌적한 작업환경 구현을 위해 가장 중요한 부분입니다. 실험실의 급기 및 배기는 후드의 개수, 배관의 크기,
    배관의 길이에 따라 송풍기 사양이 결정이 되며 배기되는 물질에 따라 덕트 배관의 재질을 적절하게 선정하여야 합니다.

    2. 공사범위 : 급·배기 덕트 공사(PVC, 스파이럴, 타포린), 덕트 증설공사 가능.

    3. 송풍기 사양결정 : 송풍기 사양결정은 산업안전보건에 관한규칙 제어속도를 기준으로 풍량을 산출합니다.

    • ① 풍량(Q)=60·A·Vc
      (포위식 후드의 경우 (일반적으로 흄후드))
      Vc:제어속도, A:개구면의 단면적
    • ② 풍량 (Q) = 60∙Vc∙ (10X2+A) (암후드의 경우)
      Vc:제어속도, X:제어거리, A:후드의 단면적
    • ③ 풍량 (Q) = 60∙1.4∙P∙X∙Vc• (상방형 캐노피의 경우)
      Vc:제어속도, P:후드의 둘레, X:제어거리
    ④ 송풍기 정압결정은 Industral ventilation 29th 기준으로 정압을 산정합니다.
    ⑤ 송풍기 Hp 결정은 아래 식의 의하여 산출합니다.
    Hp=Q·Pt/(4500·η) Q:풍량, Pt:정압, η:송풍기 효율

    02 Lab Gas System

    1. 분석업무에 사용되는 모든 가스의 정압, 정량 공급과 절대안전이 원칙이며 사전에 분석기기나 장비별 사양과 연결부의 규격, 필요압력,
    용량을 확인하여 가장 안전하고 편리하도록 Gas공급 및 관리시스템을 제공합니다.

    2. 공사 범위 : 가스 라인 공사, 레귤레이터, 역화방지기, 가스감지기, 가스저장캐비닛

    03 Lab Electric System

    1. 실험실 장비 현황 및 배치에 따라 분전함을 따로 구성해야 되며 각 장비 용량에 맞춰 설계하며 차단기의 용량도 같이 계산해야 합니다.
    고가의 분석장비에는 AVR (Automatic Voltage Regulator, 자동전압조정기) 과 UPS(Uninterruptible Power Supply, 무정전 전원 장치)와 같은 전기 공급 설비는 필수적입니다.

    2. 전기 배선, 증설공사, AVR 및 UPS 설치

    04 Lab Emergency

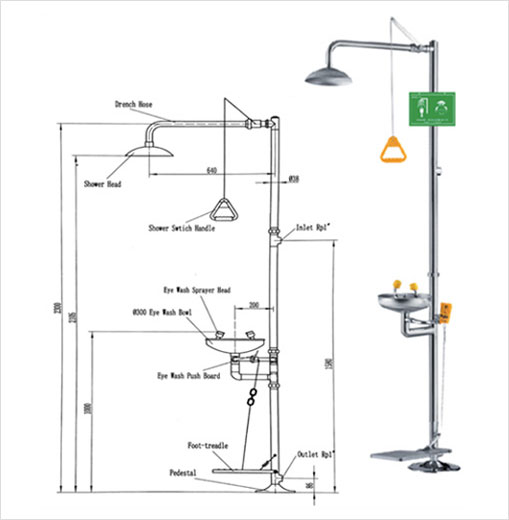

    1. 비상샤워, 안면 및 안구 세척

    ※ 규정

    • 비상샤워장치는 실험실과 근접한 위치에 별도로 설치하고, 실험실에서 10초 이내에 도달할 수 있는 곳에 있어야 한다.
    • 샤워장치의 중심에서 반지름 45cm 이내에는 어떠한 방해물이 있어서는 안된다. 다만, 세안장치나 세면설비를 함께 설치하는 경우에 세안장치나 세면설비는 방해물로 보지 아니한다.
    • 비상샤워장치는 산, 알칼리 기타 부식성 물질 등이 있는 곳에는 반드시 설치해야 하며, 신속하게 접근 가능한 위치에 설치하고 잘 보이는 곳에 설치 안내표지판을 설치하여 표시하여야 한다.
    • 샤워꼭지의 분사량은 최소 분당 80L 이상이어야 하며, 분사 압력은 사용자가 다치지 않도록 충분히 낮아야 한다.
    • 세안장치의 세척용수량은 최소 분당 1.5L 이상으로 15분 동안 지속되어야 하며, 두개의 물줄기가 거의 같은 높이까지 도달하여 사용자가 다치지 않는 정도의 분사압력인지 확인한다.
